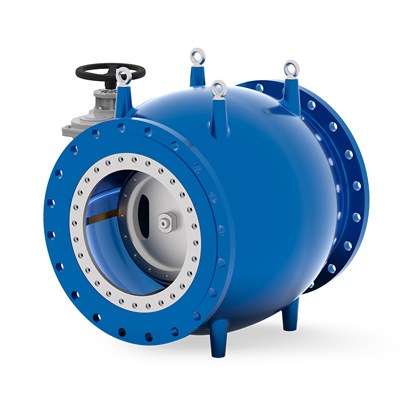

İğne Vana

Ürün açıklaması

İğne Vanalar, akıș kontrol ve ayar uygulamaları için tasarlanmıș vanalardır. Kelebek Vana, Sürgülü Vana gibi bazı kesme vanaları da ayar amaçlı kullanılır fakat bu vanalar sürekli ayar yapmaya uygun değildir. Yüksek basınç farklarında ve ayar amaçlı sürekli kullanılan Sürgülü Vana ve Kelebek Vanalarda çalıșma ömrü kısalacak ve kısa sürede hasarlar olușacaktır. Ayar vanalarının diğer bir özelliği de kontrol karakteristiğidir.

Kullanım Alanları
• Tahliye / deşarj uygulamaları
• Depo girişleri
• Akış kontrol uygulamaları
• Aşırı hız emniyet vanaları
• Arıtma tesisleri giriş vanası
• Basınç ayar vanası
• Türbin by-pass vanaları

Tasarım Özellikleri

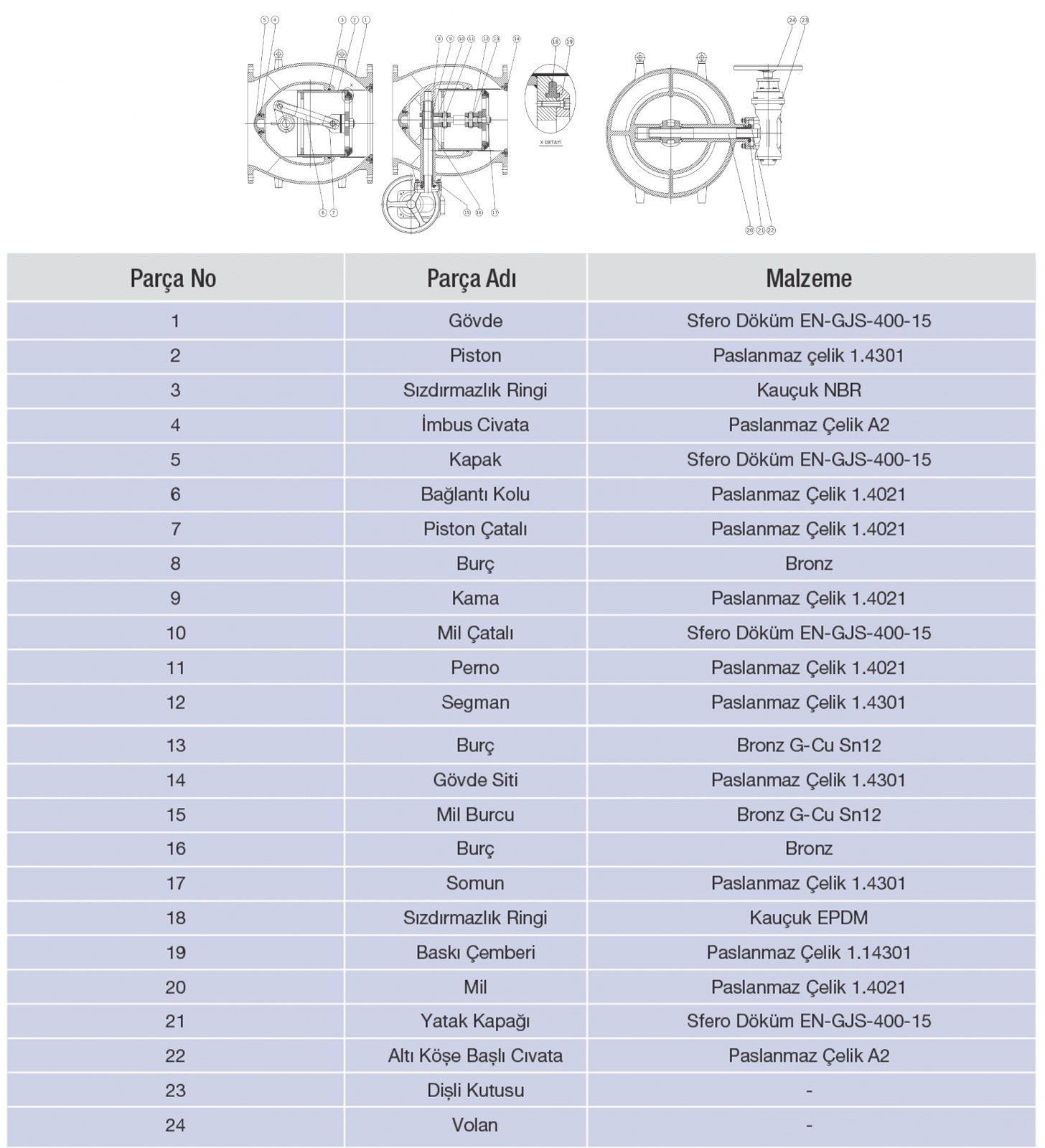

Piston ve krank mekanizması damlacık formlu iç gövde içerisinde bulunmaktadır.

•Akıș daha iyi yönlendiren optimize edilmiș gövde, tam açık pozisyonda minimum kayıp.
• Tek parça döküm gövde.
• Kavitasyon bölgesi dıșında kalan sızdırmazlık ringi, uzun ömür.
• Bakım, yağlama gerektirmeyen burçlar ile çift taraflı yataklanmıș tahrik mili.
• Paslanmaz çelik iç aksam.
• Așınma ve korozyona dayanımlı, bronz piston kızakları.
• Çift O-ringli sızdırmazlık sistemi.
• Kavitasyonsuz kontrol/ayar talepleri için opsiyonel enerji kırıcı parçalar.
• Özel takım gereksinimi olmadan sahada değiștirilebilir sızdırmazlık ringi.
• Elektrostatik toz boya.

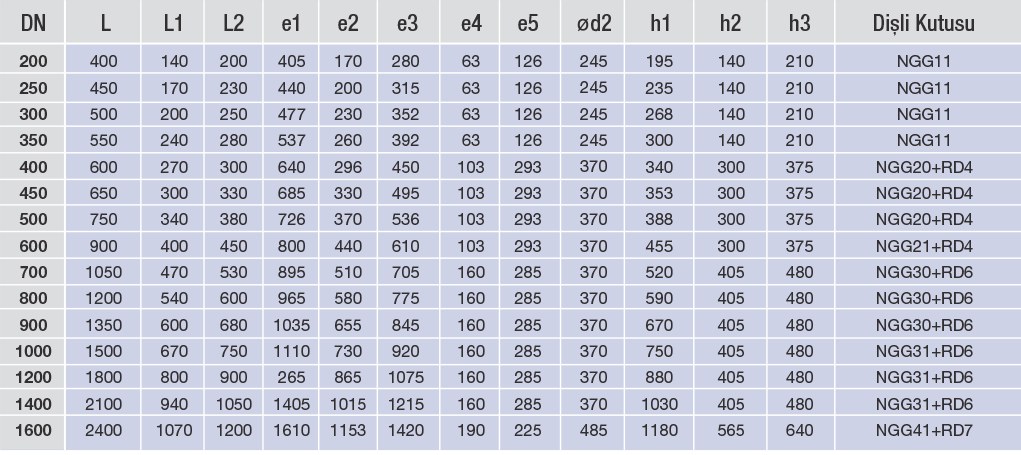

Çap Basınç
DN 100-1600 PN 10-40

Piston iç gövde içerisinde eksenel olarak yataklanmıș olup, pistonun doğrusal hareketi akıș kesitini değiștirir. Piston dișli kutusunun ve benzeri tahrik sistemlerinin dönme hareketini doğrusal harekete çeviren krank-biyel mekanizması tarafından kontrol edilir.

Teklif / Sipariş Bilgileri
• Akıșkan.
• Uygulama, istenen fonksiyon.
• Çalıșma șekli (sürekli, kısa süreli)
• Debi değerleri: Qmax ve Qmin
• Qmax ve Qmin debilerine karșılık gelen çıkıș basınç değerleri.
• Aktuatör gereksinimi.
• Özel malzeme gereksinimi.

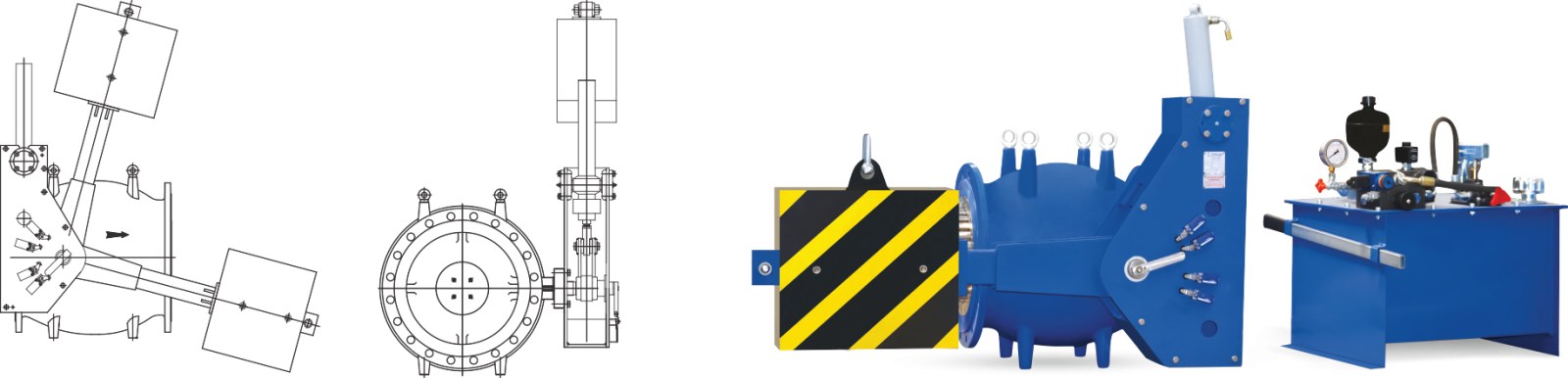

- Hidrolik Kumandalı Çek İğne Vanalar

Hidrolik kumandalı çek iğne vanalar, yüksek debi ve basınçlı pompa uygulamalarında ve türbin by-pass sistemlerinde kullanılmak üzere geliştirilmiş, pompanın devreye alınması ve ani duruşlarında ekipmanların zarar görmesini engelleyen, gerektiğinde hızlı tepki verebilen, projeye özel üretilen vanalardır.
