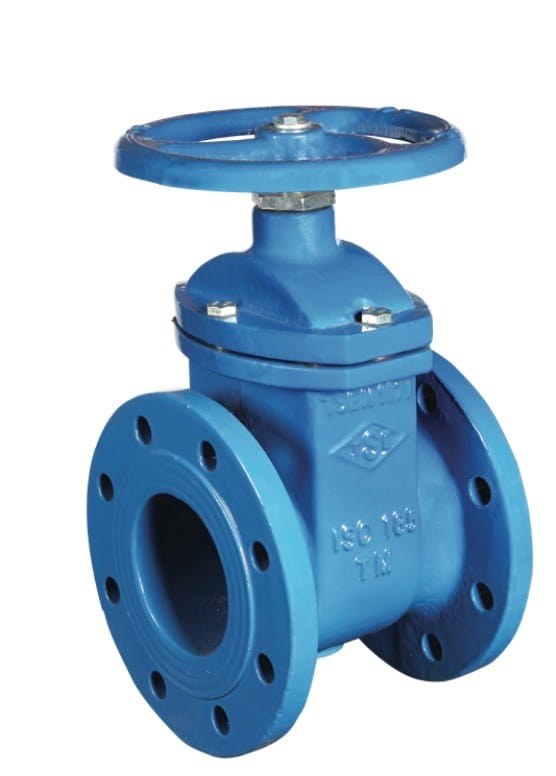

Metal Sürgülü
Stokta · 100 adet
Ürün bilgisi
Anma Çapı : 50 65 80 100 125 150 200 250 300 350 400 500 H 185 210 250 255 330 370 530 635 725 830 945 1120 PN10 D 165 185 200 220 250 285 340 395 445 505 565 670 PN10 K 125 145 160 180 210 240 295 350 400 460 515 620 PN10 L 18 18 18 18 18 22 22 22 22 22 26…

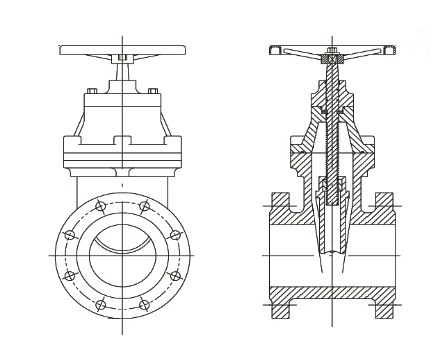

Ürün açıklaması
Anma Çapı : 50 65 80 100 125 150 200 250 300 350 400 500
H 185 210 250 255 330 370 530 635 725 830 945 1120
PN10 D 165 185 200 220 250 285 340 395 445 505 565 670
PN10 K 125 145 160 180 210 240 295 350 400 460 515 620
PN10 L 18 18 18 18 18 22 22 22 22 22 26 26
Cıvatalama Sayısı 4 4 8 8 8 8 8 12 12 16 16 20
Cıvatalama Boyutu M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24
Flanş Kalınlığı C 19 19 19 19 19 19 20 22 24,5 24,5 24,5 26,5
--------------------------------------------------------------------------------------
PN16 D 165 185 200 220 250 285 340 405 460 520 580 715
PN16 K 125 145 160 180 210 240 295 355 410 470 525 650
PN16 L 18 18 18 18 18 22 22 26 26 26 30 33
Cıvatalama Sayısı 4 4 8 8 8 8 12 12 12 16 16 20
Cıvatalama Boyutu M16 M16 M16 M16 M16 M20 M20 M24 M24 M24 M27 M30
Flanş Kalınlığı C 19 19 19 19 19 19 22 22 24,5 26,5 28 31,5
--------------------------------------------------------------------------------------
PN25 D 165 185 200 235 270 300 360 425 485 555 620 730
PN25 K 125 145 160 190 220 250 310 370 430 490 550 660
PN25 L 18 18 18 22 26 26 26 30 30 33 36 36
Cıvatalama Sayısı 4 8 8 8 8 8 12 12 16 16 16 20
Cıvatalama Boyutu M16 M16 M16 M20 M24 M24 M24 M27 27 M30 M33 M33
Flanş Kalınlığı C 19 19 19 19 19 20 22 24,5 27,5 30 32 36,5
Ürün özellikleri
| Gövde | GG 25 – EN GJL 250 – Pik Döküm GGG 40 – EN GJS 400-15 – Sfero Döküm |
|---|---|
| Kapak | GG 25 – EN GJL 250 – Pik Döküm GGG 40 – EN GJS 400-15 – Sfero Döküm |
| Volan | GG 25 – EN GJL 250 – Pik Döküm GGG 40 – EN GJS 400-15 – Sfero Döküm |
| Mil | X20Cr13 – AISI420 – Paslanmaz Çelik |
| Sitler | Pirinç-Bronz |
| Sürgü | GG 25 – EN GJL 250 – Pik Döküm GGG 40 – EN GJS 400-15 – Sfero Döküm |
| Conta | EPDM – NBR |
| STANDART NO | TS EN 1171 |
| ANMA ÇAPI | DN50-DN500 |
| ANMA BASINCI | PN10-PN16-25 |
| BOYUTLAR | TS EN 558 + A1 SERİ 14-3216 SERİ 15-3225 |
| BAĞLANTILAR | FLANŞLI TS EN 1092-1 TS EN 1092-2 |
| SICAKLIK | -10°C/+120°C |
